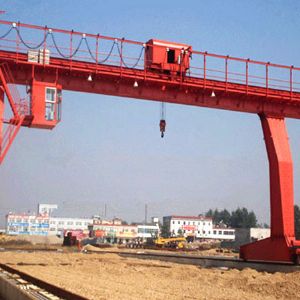

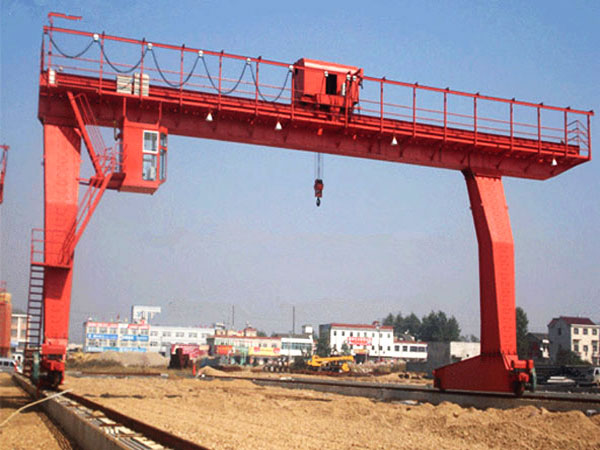

MDG型5-32噸單主梁吊鉤門式起重機
1、本系列起重機有5噸、10噸、16／3．2噸、20／5噸及 32／5噸等5種標準起重量：18米、22米、26米、30米及35米等5種標準跨度。
其中，32噸只列出了30米和35米兩種跨度的有關數據。
2、本系列起重機有滑線供電和電纜供電兩種基本供電方式，圖表中的數據以滑線供電為準。
3、起重量為32／5噸時，大車運行采用臺車結構（共8個大輪），圖中未示。
4、起重量小于或等于20／5噸時，小車采取垂直反滾輪形式；起重量為32/5噸的，小車采用水平反滾輪。本圖為垂直反滾輪。
5、起重量為32/5噸時，電控設備集中安裝在一個電氣房內。電氣房以支腿為中間與司機室對置，圖中未示。
6．本產品起升高度分為起重機軌面以上及以下兩部分，請用戶務必注意。
7.圖表中未標出的數據，歡迎垂詢。
| 起重量 | t | 5 | 10 | 16/3.2 | 20/5 | 32/5 | |||||||||||||||||||||
| 跨度 | m | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 30 | 35 | ||||
| H1 | m | 10 | 11 | 10 | 11 | 10 | 11 | 10 | 11 | 11 | |||||||||||||||||
| H2 | 10.5 | 11.5 | 10 | 11 | 12 | ||||||||||||||||||||||
| H3 | 1 | 0 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | ||||||||||||||||||
| H4 | 5.5 | 4.5 | 1 | 0 | 4 | ||||||||||||||||||||||
| H5 | mm | 9610 | 9530 | 10360 | 10000 | 11000 | 9940 | 9780 | 10780 | 10000 | 10800 | 11000 | |||||||||||||||
| H6 | 6647 | 6847 | 7647 | 7447 | 7251 | 7051 | 7751 | 7137 | 6947 | 7597 | 7497 | 6950 | 6850 | 7450 | 7350 | 7922 | |||||||||||
| H0 | 577 | 660 | 660 | 660 | 660 | 765 | 730 | ||||||||||||||||||||
| S | 250 | 1486 | 1685 | ||||||||||||||||||||||||
| S1 | 5000 | 7000 | 5000 | 7000 | 5000 | 7000 | 5000 | 7000 | 7000 | ||||||||||||||||||
| S2 | 5000 | 7000 | 5000 | 7000 | 5000 | 7000 | 5000 | 7000 | 7000 | ||||||||||||||||||
| L1 | 6717 | 8717 | 7000 | 9000 | 7217 | 9217 | 7900 | 9900 | 10006 | ||||||||||||||||||
| L2 | 6717 | 8717 | 7000 | 9000 | 7217 | 9217 | 7200 | 9200 | 10006 | ||||||||||||||||||
| L3 | 8074 | 10074 | 8380 | 10380 | 8572 | 10572 | 9280 | 11280 | 11386 | ||||||||||||||||||
| B | 7467 | 8529 | 8530 | 9030 | 8529 | 9029 | 9030 | 9726 | 11886 | ||||||||||||||||||
| BQ | 6000 | 7000 | 7000 | 7500 | 7000 | 7500 | 7500 | 8000 | 8000 | ||||||||||||||||||
| B1 | 4472 | 5038 | 4918 | 5204 | 4918 | 5204 | 5204 | 5532 | 8736 | ||||||||||||||||||
| B6 | -700 | 130 | 5 | ||||||||||||||||||||||||
5-32/5噸單主梁門式吊鉤起重機技術參數
| 起重量 | t | 5 | 10 | 16/3.2 | 20/5 | 32/5 | ||||||||||||||||||
| 跨度 | m | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 30 | 35 | |
| 輪壓 | KN | 130 | 137 | 157 | 183 | 196 | 196 | 207 | 217 | 240 | 256 | 294 | 297 | 310 | 344 | 358 | 329 | 339 | 357 | 406 | 437 | 357 | 386 | |
| 起重機總重 | t | 31.2 | 33.4 | 39.7 | 45.5 | 50.4 | 41.4 | 44.2 | 47.2 | 56.7 | 60.8 | 47.7 | 51.6 | 55.5 | 66.9 | 71.0 | 52.5 | 56.5 | 62.0 | 73.0 | 78.8 | 96.0 | 103 | |
| 小車重量 | Kg | 2600 | 2608 | 2618 | 2625 | 3854 | 3870 | 3905 | 7330 | 7346 | 7365 | 8422 | 8440 | 8477 | 12982 | |||||||||
| 速度 | 起重機運行 | m/min | 46.2 | 39.5 | 40.0 | 39.5 | 40.0 | 39.5 | 40.0 | 39.5 | 48.3 | 48.0 | 38.6 | |||||||||||
| 小車運行 | 39.3 | 40.4 | 39.7 | 39.7 | 47.7 | |||||||||||||||||||
| 主起升 | 12.5 | 9.8 | 9.7 | 9.3 | 7.8 | |||||||||||||||||||
| 副起升 | 22.3 | 20.0 | 19. | |||||||||||||||||||||
5-32/5噸單主梁門式吊鉤起重機配用電機一覽表
| 起重量t | 主起升 | 副起升 | 小車運行 | 起重機運行 | |||
| 5 | YZR160L-6/13KW | YZR112M-6/1.8KW | 2-YZR160M1－6/2*6.3KW（LK＝18m) | 2-YZR160M2-6/2*8.5KW(LK=22、26、30m) | 2-YZR160L-6/2*13KW（LK＝35m) | ||
| 10 | YZR200L-8/18.5KW | YZR132M2-6/4KW | 2-YZR160M2-6/2*8.5KW (LK=18、22、m) | 2-YZR160L-6/2*13KW（LK＝26、30、35m) | |||
| 16/3.2 | YZR225M-8/26KW | YZR160L-6/13KW | YZR160M1－6/6.3KW | 2-YZR160M2-6/2*8.5KW (LK=18、22、m) | 2-YZR160L-6/2*13KW（LK＝26、30、35m) | ||
| 20/5 | YZR250M1－8/35KW | YZR180L-8/18.5KW | YZR160M1－6/6.3KW | 2-YZR160M2-6/2*8.5KW (LK=18、22m) | 2-YZR160L-6/2*13KW（LK＝26m) | 2-YZR180L-8/2*18.5KW （LK＝30、35m) | |
| 32/5 | YZR280M-10/55KW | YZR180L-8/18.5KW | YZR160M1－6/6.3KW | 2-YZR180L-8/2*18.5KW （LK＝30、35m) | |||
MDG型5-32噸單主梁吊鉤門式起重機
